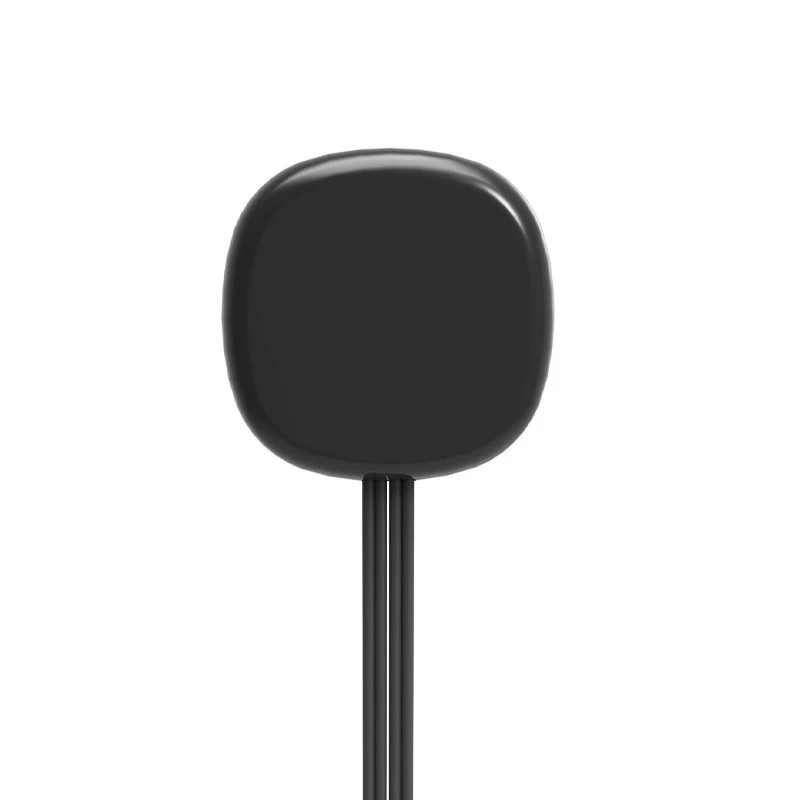

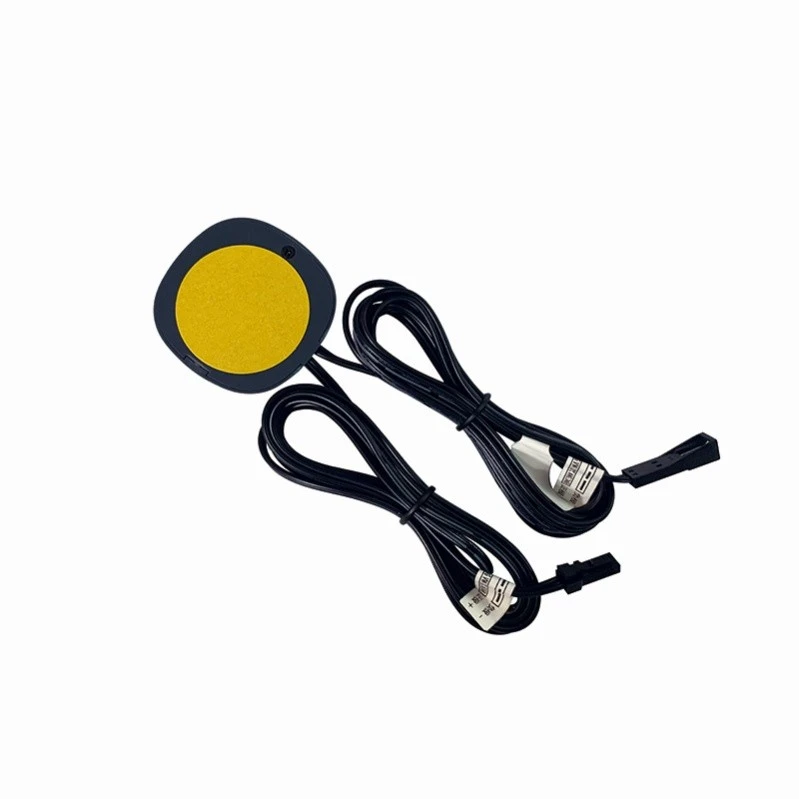

سوئیچ سنسور لمسی با قابلیت تنظیم نور مخفی یک سوئیچ سنسور لمسی با قابلیت تنظیم نور مخفی است که برای نصب در پشت پانل های چوبی، کابینت ها و مبلمان داخلی طراحی شده است. یک فشار کوتاه، قدرت را با انتقال تدریجی نور تغییر می‌دهد، در حالی که فشار طولانی، کم‌نور کردن بدون پله را برای تنظیم دقیق سطح نور ممکن می‌سازد.
پارامترها
|
حالت کنترل |
کنترل جداگانه |
|
ولتاژ ورودی/خروجی |
DC 12-24 ولت |
|
کابل برق |
1.5m |
|
بارگذاری برق LED |
12 ولت کمتر یا مساوی 60 وات/24 ولت کمتر یا مساوی 60 وات |
|
اندازه سنسور |
48mm*48mm*6mm |
|
تابع |
فشار کوتاه برای کنترل نور به تدریج روشن یا کم رنگ شود. فشار طولانی برای کم نور شدن بدون پله |
|
گواهینامه |
CE، RoHS |
|
گارانتی |
3 سال |
|
نام تجاری |
لامپو |
|
مدل |
LP-9030 |

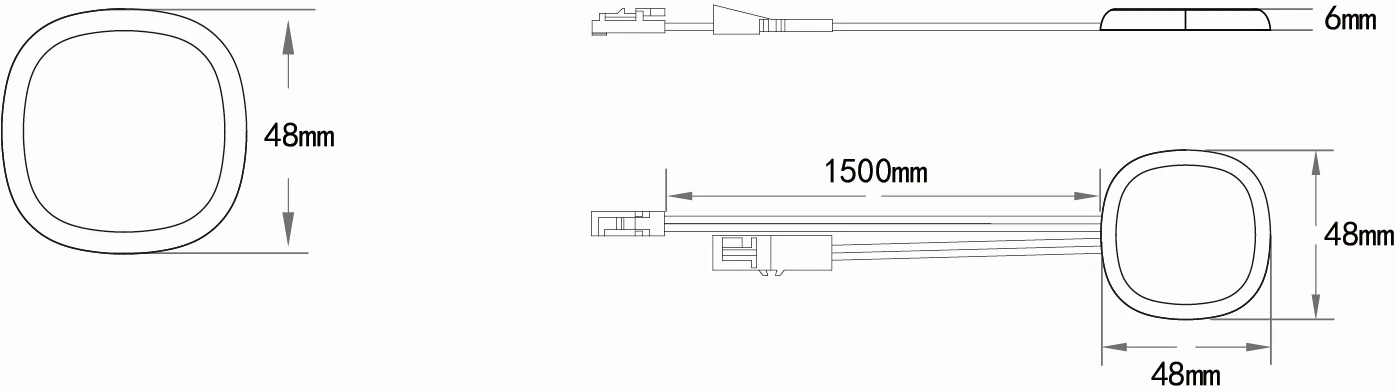

اندازه

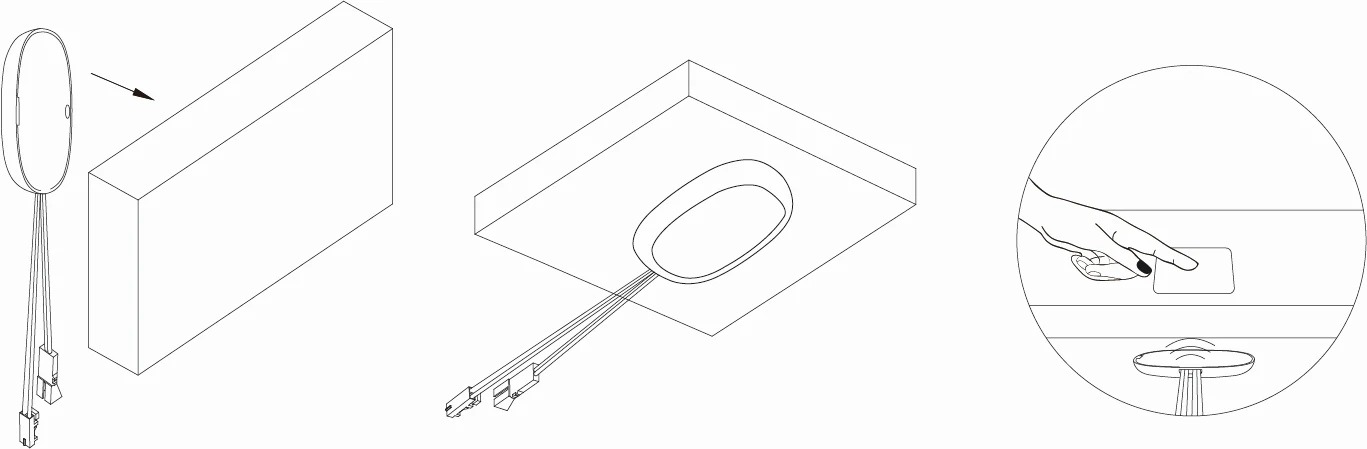

نصب و راه اندازی

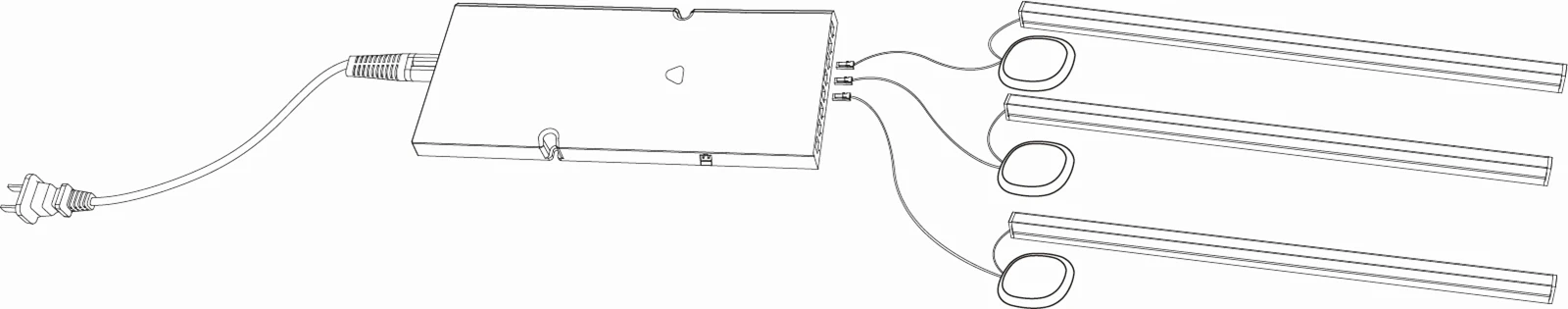

نمودار سیم کشی
نصب پنهان و سازگاری پنل

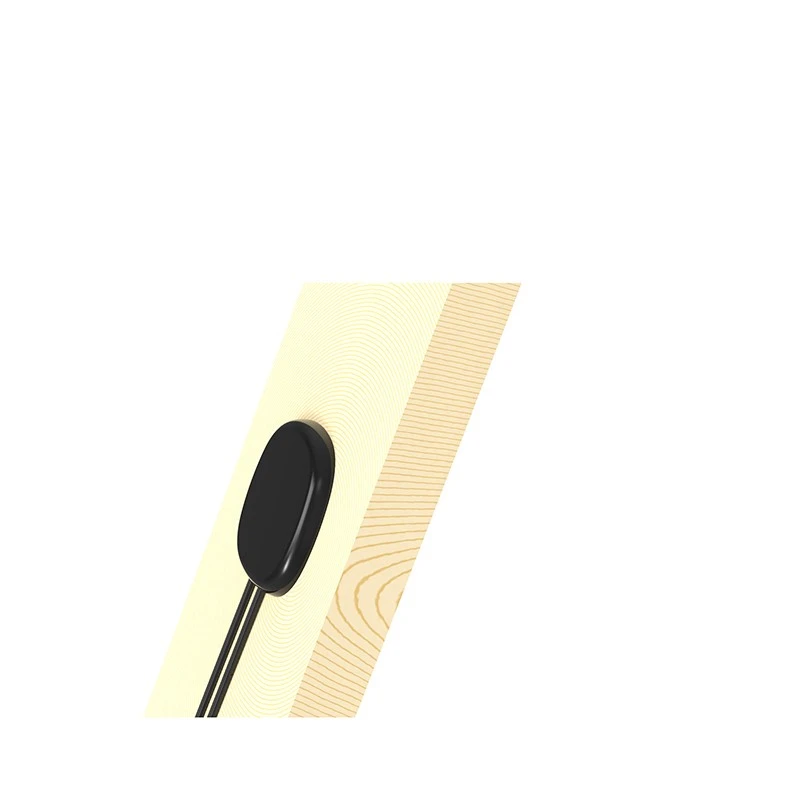

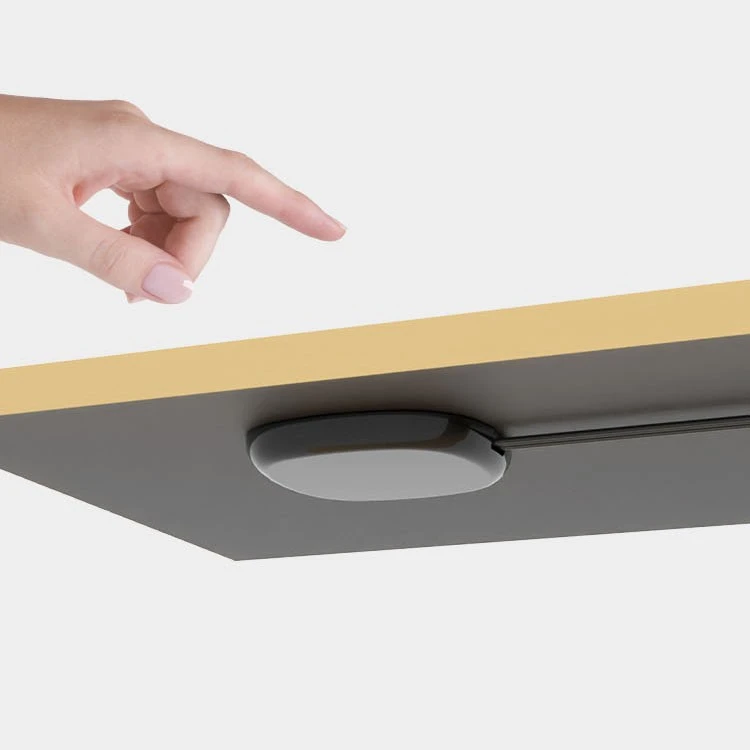

نصب پنل مخفی:در پشت مواد غیر فلزی (چوب، اکریلیک، یا کامپوزیت پانل‌ها) بدون اینکه سخت‌افزاری بر روی سطح مبلمان باقی بماند نصب می‌کند.
مسکن فشرده:ابعاد 48 × 48 × 6 میلی متر امکان نصب توکار یا کم عمق{3}} جیبی را در فضاهای تنگ پشت پانل های کابینت فراهم می کند.
سازگاری بستر:لمس را از طریق پانل‌های غیر رسانا تشخیص می‌دهد (به هیچ ورق فلزی یا لایه‌های فلزی در ناحیه حسگر نیاز ندارد).
تعمیر سطح عقب:نمایه مسطح از نصب از طریق-نوار دو طرفه-بالا یا براکت های نگهدارنده مکانیکی پشتیبانی می کند.
مشخصات الکتریکی و ظرفیت بار
حداکثر توان 60 وات (5 آمپر در 12 ولت / 2.5 آمپر در 24 ولت).

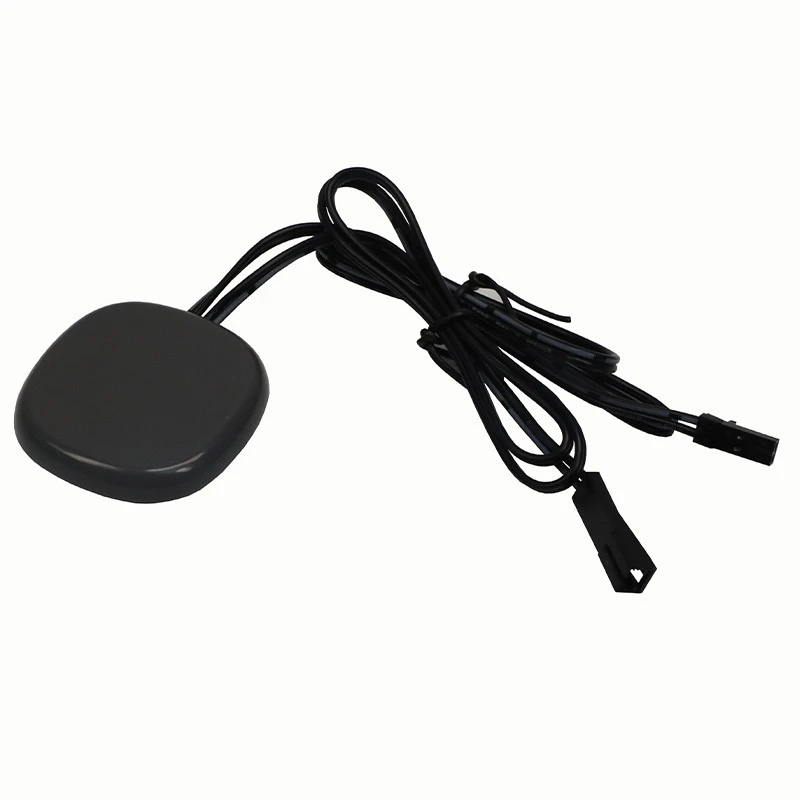

همراه با یک کابل استاندارد 1.5 متری برای مسیریابی سیم کابینت داخلی.
سازگار با چراغ‌های نواری LED تک رنگ، نمایه‌های خطی، و چراغ‌های پوک که توسط منابع تغذیه ولتاژ ثابت- هدایت می‌شوند.
سازگاری درایور LED و کاهش نور
تطبیق منبع تغذیه:به یک درایور LED با ولتاژ ثابت 12 ولت DC یا DC 24 ولت تنظیم شده- نیاز دارد. اطمینان حاصل کنید که ولتاژ نامی راننده با بار LED متصل مطابقت دارد.
سازگاری فیکسچر:با نوارهای منعطف ال‌ای‌دی تک رنگ، پروفیل‌های خطی آلومینیومی و چراغ‌های توکار کار می‌کند.
مکانیسم کاهش نور PWM:از کنترل سیگنال PWM (Pulse-Width Modulation) برای تنظیم روشنایی مداوم و بدون سوسو زدن-در طول عملیات فشار طولانی-استفاده می‌کند.
تست سیستم:پایداری کم نور به کیفیت راننده بستگی دارد. سازگاری باید با مدل درایور خاص شما در ارزیابی نمونه اولیه تأیید شود.
عملکرد عملیاتی
سوئیچینگ حالت جامد:
بدون قطعات مکانیکی متحرک، از سایش ناشی از-عملکرد روزانه با فرکانس بالا جلوگیری می کند.
استفاده از مبلمان بسته:
مشخصات اتلاف حرارتی طراحی شده برای استفاده یکپارچه در داخل کمد، ویترین و کابینت آشپزخانه.
رتبه بندی فضای داخلی:
مناسب برای کاربردهای داخلی خشک از تماس مستقیم آب یا مناطق مرطوب{1}}با رطوبت بالا دور نگه دارید.
OEM/ODM و سفارشی سازی محصول
کابل و مهار:طول کابل های سفارشی و گزینه های پوشش بیرونی بر اساس مسیرهای مونتاژ کابینت.
اتصالات ترمینال:اتصالات از قبل نصب شده در دسترس هستند (مانند JST، DuPont، یا DuPont mini{3}}برازش) که با تنظیمات درایور شما مطابقت دارند.
نام تجاری و بسته بندی:علامت گذاری لیزری سفارشی، برچسب های محصول و بسته بندی اصلی کارتن سفارشی.
انواع مسکن:رنگ‌های محفظه سفارشی و پیکربندی‌های گیره نصب برای تولید-با حجم بالا در دسترس هستند.
تست و نمونه
بازرسی کیفیت:
هر سنسور قبل از بسته بندی تحت سوئیچینگ عملکردی، بررسی محدوده کم نور و تأیید پایداری ولتاژ قرار می گیرد.
ارزیابی نمونه:
نمونه های ارزیابی برای بررسی حساسیت لمسی با مواد و درایورهای پانل خاص شما در دسترس هستند.

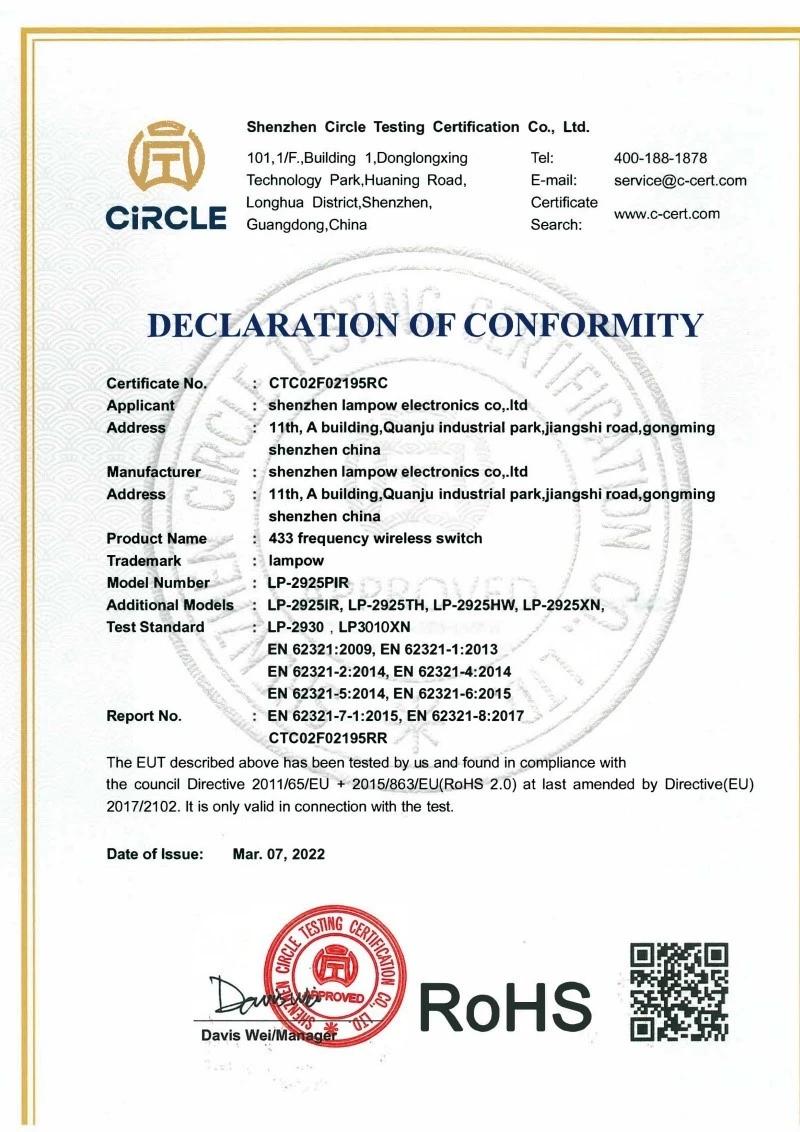

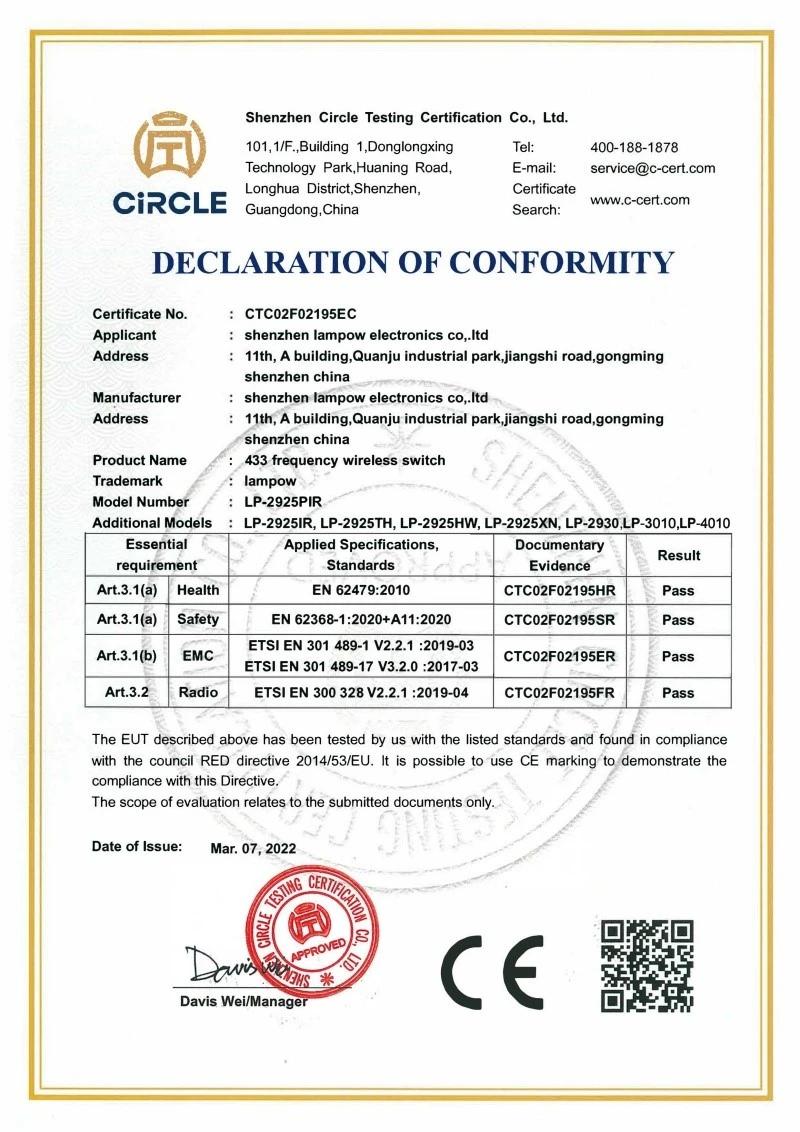

گواهینامه ها و انطباق
استانداردهای نظارتی:علامت CE-و مطابق با دستورالعمل های ولتاژ پایین-و EMC اتحادیه اروپا است.
انطباق با محیط زیست:مواد اولیه و اجزای دارای گواهی RoHS-.
ممیزی کارخانه:تحت سیستم مدیریت کیفیت دارای گواهی ISO 9001 ساخته شده است. گزارش های آزمایشی در دسترس برای حسابرسی انطباق مشتری.
سوالات متداول
س: محدوده ضخامت پانل توصیه شده برای تشخیص لمسی قابل اعتماد چقدر است؟
A: سنسور برای پانل های بین 8 میلی متر و 18 میلی متر ضخامت کالیبره شده است، با حساسیت در کارخانه بر اساس تراکم بستر خاص و پوشش سطح ارائه شده برای ارزیابی تنظیم شده است.
س: MOQ و زمان نمونه برداری قبل از تعهد به تولید فله چیست؟
پاسخ: نمونه‌های ارزیابی پولی ظرف 3-5 روز کاری ارسال می‌شوند، و MOQ استاندارد از 500 واحد شروع می‌شود، با دسته‌های کوچک‌تر که به‌صورت موردی-برای آزمایش‌های مهندسی مرتب می‌شوند.
س: زمان تولید استاندارد و شرایط پرداخت برای سفارشات انبوه چیست؟
A: تولید انبوه ظرف 15-20 روز کاری پس از تایید نمونه، تحت شرایط استاندارد T/T 30٪ سپرده و 70٪ مانده قبل از ارسال ارسال می شود.
س: چه پوشش ضمانتی برای این سوئیچ اعمال می شود؟
پاسخ: ما 3{1}}سال ضمانت سازنده در برابر نقص سنسور و مدار کم نور ارائه می‌کنیم که واحدهای DOA ظرف 30 روز بدون هزینه حمل و نقل تعویض می‌شوند.
س: آیا گرد و غبار یا تراکم گرد و غبار روی سطح پانل باعث ایجاد ایرادهای کاذب یا کم نور می شود؟
پاسخ: گرد و غبار نور بر پاسخ خازنی تأثیر نمی گذارد، اما تراکم ایجاد شده مستقیماً روی ناحیه حسگر می تواند گهگاه باعث ایجاد محرک های کاذب لحظه ای شود.
س: آیا این سوئیچ می‌تواند -درایورهای LED شخص ثالث= را کم نور کند؟
پاسخ: با هر درایور ولتاژ ثابت تنظیم شده- 12 ولت/24 ولت DC بدون در نظر گرفتن نام تجاری کار می کند.
س: اگر ولتاژ نامی درایور متصل با ولتاژ عملکرد سوئیچ مطابقت نداشته باشد چه اتفاقی می افتد؟
پاسخ: عدم تطابق ولتاژ بین درایور و سوئیچ به صورت داخلی در برابر محافظت نمی شود، بنابراین استفاده از درایور 24 ولت با سیستم پیکربندی شده 12 ولت می تواند به سوئیچ یا LED های متصل آسیب برساند.
